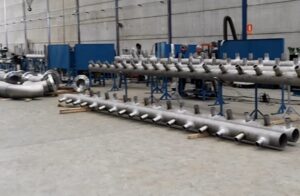

Imagen de trabajo para Planta Desaladora realizado por

Montajes Castilla la Mancha

Electrodo Inoxidable Dúplex

OK 67.53

Soldadura de aceros Dúplex tipo 2203, 2205

CARACTERÍSTICAS

FICHA TÉCNICA

CARACTERÍSTICAS

El OK 67.53 es un electrodo con revestimiento de tipo rutilo para soldadura de aceros inoxidables ferrítico-austeníticos, Duplex, por ejemplo UNS S31803.

Especialmente recomendado para soldadura de tubos o accesorios que requieren alta resistencia a la corrosión bajo tensión hasta 300 °C.

FICHA TÉCNICA

Propiedades mecánicas típicas
*Recién soldado*
Alargamiento	Límite elástico	Resistencia a la tracción
25 %	680 MPa	860 MPa

Propiedades de Ensayo de impacto Charpy
*Recién soldado*
Temperatura de ensayo	Valor de impacto
20 °C	48 J
-20 °C	40 J
-30 °C	37 J

Análisis del Metal de Soldadura
Mn	Mo	C	Si	Ni	N	Cr	Ferrite FN
0.7 %	3.4 %	0.03 %	1.0 %	9.3 %	0.18 %	23.7 %	40 %

Datos aportación
Amperios	Diámetro	kg de metal de soldadura/kg de electrodos	Número de electrodos/kg de metal de soldadura	Tasa de Deposición	Tiempo de fusión por electrodo al 90 % I máx.	Voltios
30-80 A	2.5 x 300 mm	0.63 kg	96	0.7 kg/h	54 sec	23 V
70-110 A	3.2 x 350 mm	0.57 kg	51	1.0 kg/h	64 sec	27 V

Homologaciones:	CE; EN 13479; VdTÜV; 05422
Clasificaciones:	EN ISO 3581-A; E 22 9 3 N L R 1 2; SFA/AWS A5.4; (E2209-16); Werkstoffnummer; 1.4462

Para obtener copias de homologaciones concretas, contacte con nuestro Dpto. Técnico

Contenido de ferrita:	FN 30-45
Corriente de soldadura:	DC+, AC
Tipo de aleación:	Duplex CrNi
Tipo de recubrimiento:	Rutilo

OTROS ELECTRODOS EXCELENTES PARA ACEROS INOXIDABLES DÚPLEX, SUPERDÚPLEX O HIPERDÚPLEX:

Consulte con nuestro Dpto. Técnico para escoger el Proceso más adecuado y completo:

Corte, Chaflanado y Repasado,
Preparación de Juntas,
Purga de Tubos, Recipientes y Accesorios,
Limpieza, Decapado/Pasivado.

Cada material requiere el electrodo adecuado. La aplicación del componente soldado también debe tenerse en cuenta:

OK 67.50 (E2209-17): Para soldar en todas posiciones en aplicaciones generales aceros inoxidables dúplex del tipo 2203 ó 2209. Aspecto excelente sobre todo para posición plana.
OK 67.55 (E2209-15): Electrodo de recubrimiento básico, para soldadura de aceros dúplex, cuando los requisitos de propiedades mecánicas y de resistencia a corrosión son muy exigentes.
OK 68.53 (E2594-16): Para soldar en todas posiciones en aplicaciones generales aceros inoxidables super-dúplex. Muy recomendable para soldadura de tubos o accesorios en todas posiciones.
OK 68.55 (E2594-15): Electrodo de recubrimiento básico, para soldadura de aceros super-dúplex, cuando los requisitos de propiedades mecánicas y de resistencia a corrosión son muy exigentes.
SANDVIK 27.7.5L: Diseñado para soldadura de aceros HYPER-DÚPLEX, de mejoradas propiedades mecánicas y extrema resistencia a corrosión en los ambientes más agresivos.

RECOMENDACIONES PARA SOLDADURA DE ACEROS INOXIDABLES

RECOMENDACIONES GENERALES:

Tener en cuenta la limpieza al soldar aceros inoxidables.
Procurar no hacer contacto del acero inoxidable con otros tipos de aceros: superficies de apoyo, herramientas, discos de corte o desbaste, deben ser también de inoxidable o dedicados especialmente para ellos.
Al terminar todas las operaciones, es muy recomendable realizar un tratamiento de Decapado y Pasivado para que los componentes soldados presenten la resistencia a la corrosión que se espera de ellos.

Si desea conocer los diferentes aceros inoxidables y su comportamiento, según su composición química y su familia, la cual depende de su estructura metalográfica, descargue el documento de este enlace:
